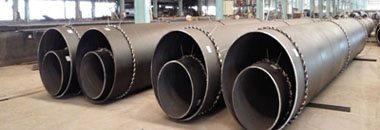

Jiangsu Shunli Steel Group a 3 lignes de production de tuyaux soudées à arc spirrées à grande échelle, qui peuvent produire des tuyaux en acier avec des diamètres de 219 ~ φ3200, avec une capacité de production annuelle de 200 000 tonnes. Ensuite, nous en apprendrons davantage sur les piles de tuyaux super longues de la société grâce à l'introduction du processus de production et de fonctionnement sur site de grand diamètre et une épaisseur inégalepiles de tuyaux super longues!
Voici la liste de contenu:
Quelles sont les caractéristiques et les difficultés de construction de la pile de tuyaux super longue?
Quel est le processus de production de la pile de tuyaux super longue?
À propos de soudage sur site de pile de tuyaux super longue.
Jiangsu Shunli Steel Group utilise des équipements de fabrication raisonnables pour assembler, souder et peindre des piles de tuyaux super longues sur site, contrôlant efficacement la déviation de taille et la déformation de soudage de piles de tuyaux super longues. Toutes les lignes de production sont équipées d'un équipement de détection de défauts à ultrasons en ligne, et il existe une détection manuelle de la faille ultrasonore, une détection de défauts de particules magnétiques, une détection de défauts radiographiques et d'autres méthodes d'inspection pour les clients à choisir. Le support de pile de tuyaux en acier produit est principalement utilisé pour l'ingénierie de la fondation de pile, la construction de ponts et l'ingénierie de la structure en acier.
La pile de tuyaux super longue est caractérisée par la plus grande longueur de pile, avec un poids maximal de 80 tonnes. Les exigences de qualité de l'apparence sont élevées, la circonférence extérieure du tuyau est de ± 10 mm, l'ellipticité d'extrémité de tuyau est de ± 5 mm, la planéité d'extrémité de tuyau est de 2 mm, l'inclinaison du plan d'extrémité de tuyau n'est pas supérieure à 4 mm et la pile La hauteur de flexion des axes est l / 1000 et ne dépasse pas 30 mm, les joints bout à bout des articulations de tuyaux ne doivent pas être supérieurs à 2 mm; La qualité des soudures doit être la classe I.
Assemblée de pile de tuyaux super longue due à laPile de tuyaux en acier super longueet tonnage lourd, l'assemblage de toute la pile nécessite une précision dimensionnelle élevée. Il est donc construit dans des sections et tout le schéma d'assemblage de la pile. Le contrôle de la qualité de la production segmentée déterminera directement la qualité de l'assemblage et la qualité de la soudure de la pile de tuyaux super longue après l'assemblage, et c'est l'un des facteurs clés de la qualité de soudure de l'ensemble de l'ensemble de la pile de tuyaux en acier.
La couture de soudage de l'assemblage est une forme fermée circulaire, avec un grand volume de remplissage de soudage, un petit espace interne, un environnement de travail médiocre et des exigences de qualité de soudure élevées. Afin de garantir efficacement la qualité de soudage de la pile de tuyaux super long, des procédures de soudage scientifiques et rigoureuses et des mesures de sécurité doivent être formulées.
La déformation du rétrécissement de la pile de tuyaux super longue est l'unité de base de la déformation de soudage. Le processus de refroidissement de la soudure est le processus dans lequel le métal de soudure est transformé de liquide en solide. Le processus de transformation produira une contrainte de soudage et un retrait de la soudure, ce qui entraînera du soudage. Les dimensions externes des pièces soudées arrière changent, ce qui affecte la qualité. Afin de garantir que la qualité du projet puisse répondre aux exigences de conception, tout le processus de soudage de la pile de tuyaux super longue doit être surveillé de près et efficacement.
Dans la production dePile de tuyaux super longue, une seule pile de tuyaux super longue est divisée en plusieurs parties pour la fabrication, puis assemblée dans un tout. Il est prévu de construire une usine de traitement de pile de tuyaux en acier près de la côte et de louer un quai de tonnage pour l'assemblage. La longueur de l'articulation de pile de tuyaux super longue est limitée à 12 m. La construction est divisée en préparation, production de pile de tuyaux en acier, peinture à pile en acier et groupe de piles de quai.
Les indicateurs techniques pertinents des matières premières affectent directement la qualité de la pile de tuyaux super longue. Sélectionnez des plaques d'acier, des flux de flux, des tiges de soudage, des revêtements anti-corrosion et d'autres matériaux en fonction des exigences des dessins. Les spécifications de qualité et la qualité de l'apparence doivent être conformes à la conception!
Pour la pile de tuyaux super longue qui répond aux exigences d'inspection, veuillez couper le matériau en fonction des dessins de conception. Selon l'alimentation, la longueur d'une seule section de tuyau est contrôlée à moins de 3 mètres. Pile de tuyaux en acier φ1500mm: Δ = la taille de la dalle 22mm est de 3000 × 4641 mm; Δ = la taille de la plaque plate de 24 mm est de 3000 × 4635 mm; Pile de tuyaux en acier φ1000mm: Δ = la taille de la dalle de 20 mm est de 3000 × 3076 mm.
Tout d'abord, introduisez la séquence de soudage et la méthode dePile de tuyaux super longue: Premièrement à l'extérieur, puis à l'intérieur, tous sont soudés par soudage manuel de l'arc. Il y a 2 machines de soudage électriques soudant symétriquement l'extérieur de chaque couture circonférentielle. Tout d'abord compléter le soudage de 3/4 de la couture circonférentielle extérieure, utilisez ensuite un hélande de 5 tonnes pour rouler et placer toute la pile, puis continuer à compléter le 1/4 restant de la couture circonférentielle extérieure.
Ensuite, la description du soudage de la couture circonférentielle interne de la pile de tuyaux super longue: utilisez d'abord une gouleuse à l'arc de carbone pour compléter l'élimination de la racine 1/2 de la couture circonférentielle interne, polissez avec une meuleuse de meule, soudée 1 à 2 fois avec un φ5mm Electrode, puis utilisez 5 tonnes enroulé et placez tout le palan, puis continuez à retirer les racines et à souder la partie restante de la couture circonférentielle interne.
La dernière chose à noter est que la tige de soudage de la pile de tuyaux super longue doit être cuite à 350 ~ 380 ℃ pendant 1 heure avant utilisation. Après séchage, il doit être refroidi lentement et stocké dans un incubateur à 100 ° C pour une utilisation ultérieure. Lors de l'utilisation, mettez-les dans le tube d'isolation thermique que vous transportez avec vous; Si c'est un vent fort, arrêtez de courir lorsque l'humidité est élevée et qu'il pleut.
Dans le processus de fabrication de la pile de tuyaux super long, le groupe de fer et de l'acier de Jiangsu Shunli suit strictement les exigences des dessins, des normes et des spécifications, vérifie en temps opportun de la qualité des soudures, implémente strictement le système \"Trois inspections \" et contrôle efficacement la qualité!
