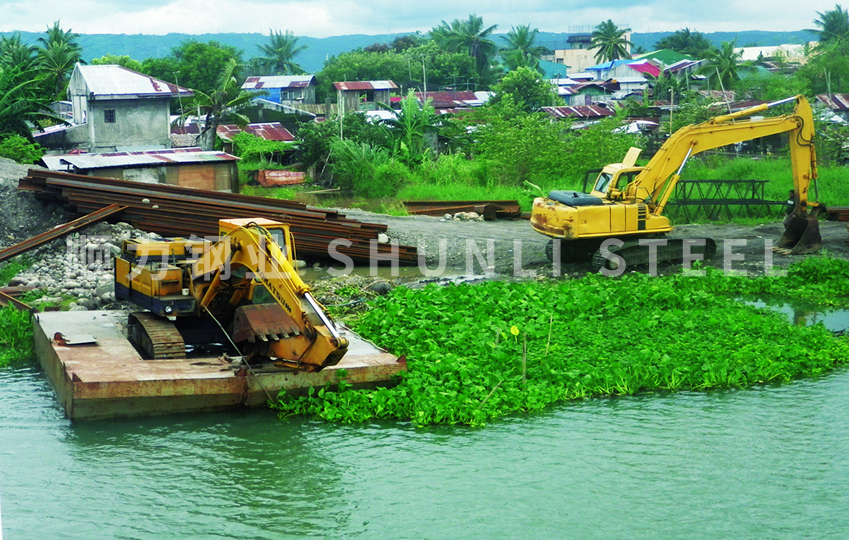

Les palplanches en acier sont des sections en acier avec des bords interconnectés (verrouillages). qui forment des murs de soutènement continus ou étanches. Ils sont largement utilisés dans les deux projets permanents et temporaires comme la construction d'un quai, une fosse de fondation supports et batardeaux en raison de leur haute résistance, capacité de pénétration couches de sol dures, bonne résistance à l’eau et réutilisation .
Principaux types et caractéristiques
En fonction du processus de fabrication, les palplanches en acier sont principalement divisées dans palplanches en acier pliées à froid et acier laminé à chaud palplanches .Palplanches en acier pliées à froid sont formés par laminage continu de plaques d'acier relativement minces (généralement 8 mm ~ 14 mm) épais). Leurs principaux avantages sont coûts de production inférieurs et flexibles contrôle de la longueur. Cependant, ils ont des limites telles qu'une étanchéité au niveau des verrouillages et tendance à la déchirure, ils sont donc souvent utilisés comme matériau supplémentaire dans les projets de construction.Acier laminé à chaud palplanches sont formés par laminage à haute température. Ils comportent dimensions standardisées, performances supérieures et emboîtement étroit des joints qui assurent une excellente étanchéité, ce qui en fait les dominants produit dans les applications d’ingénierie. La difficulté technique et la production les coûts sont plus élevés que ceux des pieux pliés à froid. En termes de forme transversale, les principaux types comprennent :
Palplanches de type U (type Larssen): C'est le la plupart largement utilisé forme. Sa section offre latéral haut rigidité et excellente résistance à la flexion, et le verrouillage la connexion est étanche, offrant une rétention d’eau importante. Ils sont généralement utilisé pour les digues de quai, les revêtements et le support des fosses de fondation profondes.

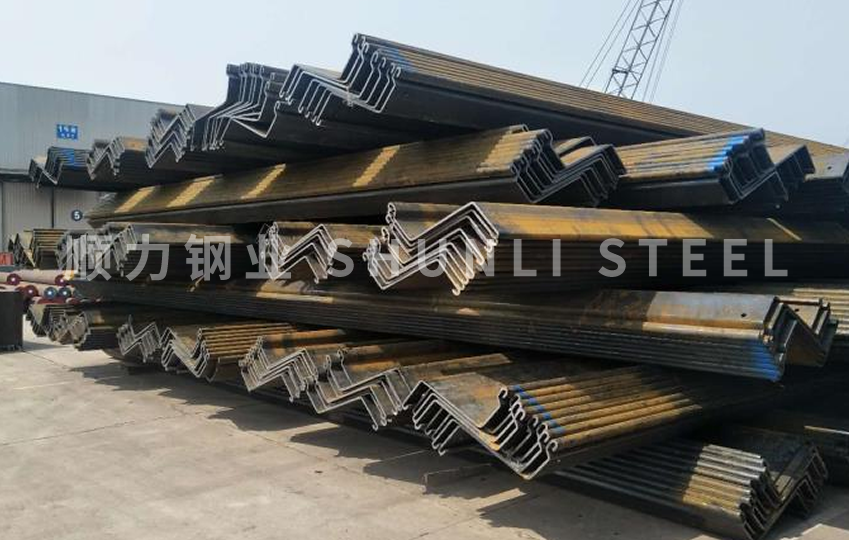

Palplanches de type Z: Les verrouillages sont symétriques répartis de part et d'autre de l'axe neutre. Cette conception offre un module de section et rapport de poids plus élevés, offrant une plus grande résistance pour le même poids par rapport aux pieux en forme de U. Ils conviennent pour murs de quai, revêtements et structures de soutènement très demandés, mais leur la production et l'installation sont plus complexes.
Palplanches droites: Leur section transversale est plate. Ils offre bonne résistance à l'eau et sont faciles à conduire dans le sol, mais leur rigidité en flexion latérale est relativement faible. Ils sont adapté aux projets avec de bonnes conditions de sol et des fosses de fondation peu profondes, ou dans le cadre de murs composites.
Palplanches de type H et tubulaires: Ceux-ci possèdent le plus grand module de section et peut résister à des températures extrêmement élevées charges, ce qui les rend adaptés aux structures ou supports hydrauliques en eau profonde structures soumises à des charges élevées. Les palplanches tubulaires ont une excellente résistance à la force performances et sont souvent utilisés dans les structures d'ingénierie permanentes.
Facteurs clés de sélection
Choisir la bonne palplanche nécessite une considération approfondie de plusieurs facteurs pour garantir la sécurité et la rentabilité du projet.
Exigences techniques: La nature du projet, qu'il soit permanent (par exemple, mur de quai) ou temporaire (par exemple, support d'excavation) - directement influence le choix. Les travaux permanents peuvent donner la priorité à la durabilité et à la haute performance (privilégiant souvent les pieux laminés à chaud comme le type Z ou le type H), tandis que les travaux temporaires pourraient se concentrer davantage sur l'économie et la réutilisation (où les pieux de type U conviennent souvent).
Conditions géologiques et charges: Les propriétés du sol sont cruciale. Dans les sols mous, des palplanches ayant une bonne résistance à la flexion sont nécessaires pour résister à la pression latérale. Dans les sols plus durs, la capacité de pénétration doit être considéré. Analyse de la pression des terres, de la pression de l'eau et d'autres potentiels les charges sont essentielles.
Profondeur d'excavation: Ceci détermine la longueur requise et module de section des palplanches. Les fosses peu profondes peuvent utiliser des tôles de type U, tandis que les fosses plus profondes nécessitent des sections plus résistantes, éventuellement avec un support supplémentaire systèmes .
Besoins d’étanchéité à l’eau: Le niveau requis de contrôle des infiltrations affecte le choix. Projets exigeant une grande étanchéité, notamment ceux à proximité des bâtiments existants, bénéficiez de pieux laminés à chaud avec leurs joints de verrouillage.
Considérations économiques: Des facteurs tels que le coût initial du matériau, potentiel de réutilisation (les palplanches peuvent être réutilisées 20 à 30 fois dans des travaux temporaires), et l'efficacité de la construction jouent tous un rôle dans la sélection des solutions les plus rentables. solution.
En résumé, Palplanches de type U sont souvent les préférés choix pour les applications générales en raison de leurs performances et de leur coût équilibrés. Pour projets nécessitant une résistance et une rigidité plus élevées, Pieux de type Z proposer une solution efficace. Pour les environnements les plus exigeants, Type H ou pieux tubulaires devrait être considéré. Les pieux droits conviennent pour éléments de soutènement secondaires ou tranchées peu profondes. Une sélection rationnelle non garantit uniquement la sécurité du projet mais peut également optimiser les avantages économiques
